KiCad 9.0.3 [Multi/Ru]

Бесплатная и мощная программа для проектирования электронных схем и печатных плат, доступная для различных версий Windows и обладающая расширенными возможностями для профессиональной работы в области электроники.

Описание программы

Это универсальный инструмент для разработки электронных схем и макетов печатных плат, который позволяет открывать, создавать и визуализировать проекты на русском языке. В составе программы присутствуют редакторы для формирования схем, компонент, шаблонов посадочных мест и маршрутизации дорожек. Благодаря встроенному 3D-просмотрщику и возможностям проверки правил ERC, пользователи могут создавать профессиональные и многослойные платы, достигать до 32 слоев меди. Включены открытые библиотеки и шаблоны, что значительно ускоряет процесс разработки. С помощью программы возможно работать с базами электронных компонентов, импортировать и экспортировать файлы формата Gerber и работать с готовыми фотошаблонами. Также присутствует маршрутизатор push-to-shove, предназначенный для работы с дифференциальными парами, и инструмент для настройки длины дорожек, что делают процесс проектирования более точным и удобным.

Возможности

• Встроенный 3D-просмотрщик печатных плат, основанный на OpenGL.
• Управление проектами с помощью менеджера KiCad.
• Редактор схем — eeschema для создания и редактирования электрических схем.
• Редактор символов и компонентов.
• Редактор печатных плат (pcbnew) для разработки макетов.
• Инструмент для редактирования шаблонов посадочных мест.

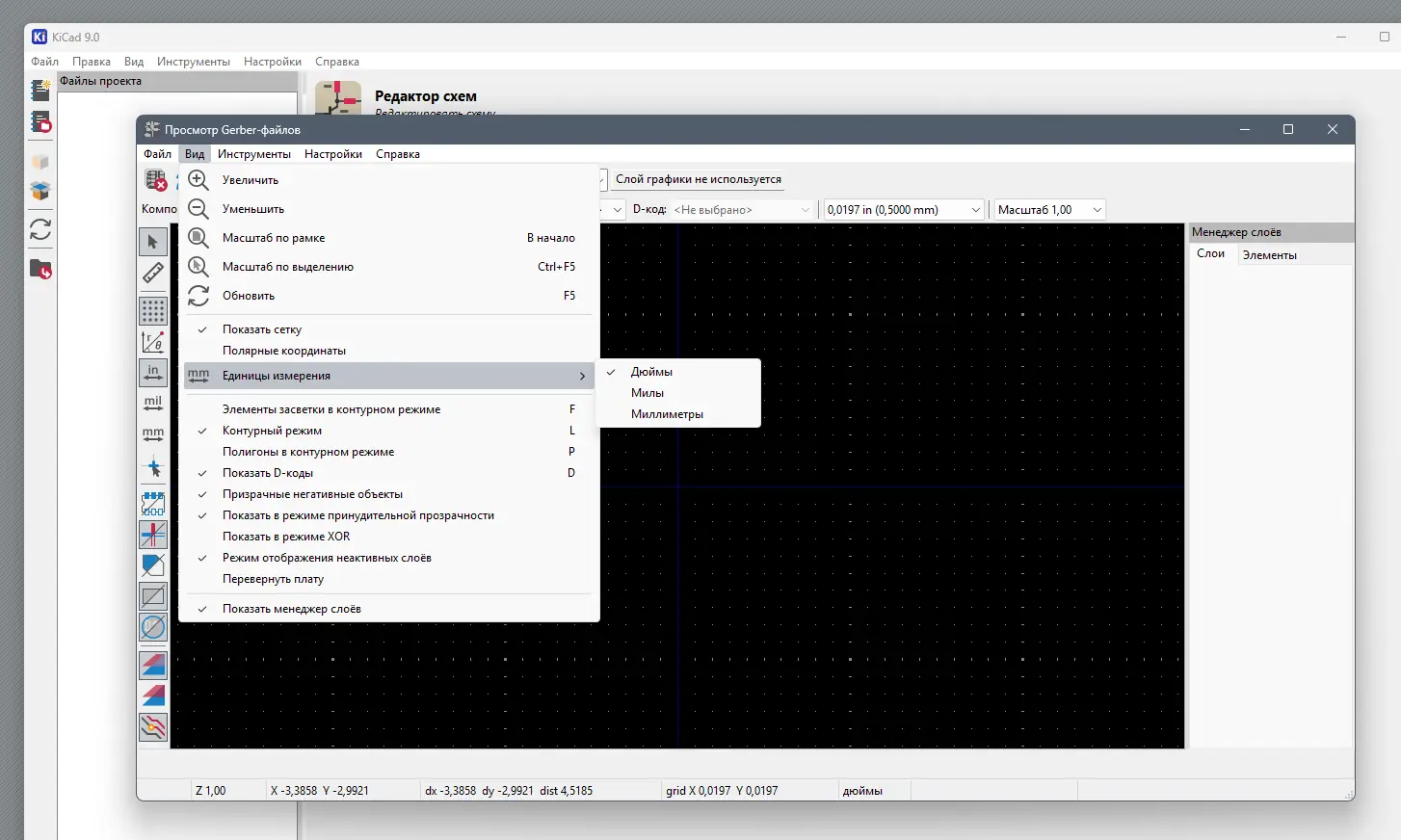

• Просмотр Gerber-файлов через встроенный фотошаблон viewer.
• Интегрированный модуль (cvpcb) для назначения посадочных мест и элементов.
• Функция проверки правил ERC для обеспечения корректности схем.
• Функции визуализации и рендеринга для более комфортного просмотра проекта.

Как установить

Для установки программы на русском языке необходимо скачать последние версии, совместимые с вашей операционной системой. Процесс установки прост, при этом рекомендуется обращать внимание на требования к системе и наличие актуальных библиотек. Установка доступна бесплатно, а загрузка может осуществляться через торрент или стандартным путём.

1. Скачать установочный файл с официального сайта или через торрент.
2. Запустить инсталлятор и выбрать папку для установки.
3. Следовать инструкциям мастера установки, выбирая необходимые компоненты.
4. По завершении установки запустить программу и настроить язык и интерфейс.

Важно убедиться в соответствии системных требований и наличии необходимых библиотек для корректной работы.

Скриншоты

Достоинства и недостатки

Данное программное обеспечение является мощным инструментом для профессиональных разработчиков и студентов в области электроники. Обеспечивая широкий функционал и поддержку сложных проектов, оно становится незаменимым в работе с печатными платами.

Достоинства:

• Бесплатное распространение и открытая база библиотек.
• Поддержка различных версий Windows (7, 8/8.1, 10, 11) и архитектур (x32/x64 бит).
• Интуитивно понятный интерфейс на русском языке.
• Расширенные инструменты маршрутизации и проверки проекта.

Недостатки:

• Наличие некоторой сложности для новых пользователей и начинающих разработчиков.
• Требовательность к графической подсистеме для 3D- просмотрщика.
• Могут возникнуть трудности с установкой и настройкой на старых системах.
• Некоторые функции требуют времени для освоения и полноценного использования.

Системные требования

Для корректной работы программы рекомендуется соответствовать следующим минимальным требованиям, что обеспечит стабильную работу и возможность реализовать все функции.
