KiCad 8.0.6 [Multi/Ru]

KiCad — это мощный и бесплатный комплекс программных решений для проектирования электронных схем и печатных плат. Он подходит как для любителей, так и для профессиональных разработчиков, позволяя создавать сложные многослойные макеты и выполнять вилку в интерактивном режиме.

Описание программы

Данный программный продукт является полноценной платформой для автоматизации проектирования электроники. Он включает в себя инструменты для разработки схем, редактирования расположения компонентов и маршрутизации плат, а также встроенные средства для визуализации и проверки проектных данных. Встроенные компоненты и библиотеки позволяют создавать качественные и профессиональные электрические схемы с использованием баз электронных компонентов. Среди ключевых возможностей — расширенная проверка правил ERC и целостности сигналов, что способствует созданию надежных электронных устройств. Инновационные функции, такие как маршрутизатор push-to-shove для дифференциальных пар и интерактивное оформление дорожек с настройкой длины, позволяют достигать высокой точности и эффективности проектных решений. В дополнение есть встроенный 3D Viewer для просмотра готовых плат под разными углами, что значительно упрощает процесс окончательной проверки и доработки макета.

Программа подходит для пользователей различных уровней — от начинающих специалистов до опытных инженеров. Она поддерживается на платформах Windows 7, 8/8.1, 10 и 11, и может быть установлена как на системах x32, так и x64 Bit. В результате, воспользоваться всеми функциональными возможностями могут как обладатели старых, так и новых ПК. Процесс установки прост и не требует покупки лицензии, поскольку KiCad распространяется бесплатно, и его можно скачать через торрент или официальные источники без дополнительных затрат.

Возможности

• Встроенный 3D-просмотрщик печатных плат, позволяющий визуализировать конечный макет в реальном времени.
• Менеджер проектов, обеспечивающий удобное управление разработками.
• Редактор схем — eeschema, обеспечивает создание и редактирование принципиальных схем.
• Редактор символических обозначений и компонентов, расширяющий возможности по созданию уникальных элементов.
• Инструмент для редактирования печатных плат (pcbnew), с поддержкой многослойных макетов до 32 слоев меди.
• Связующий компонент (cvpcb), позволяющий легко сопоставлять элементы схемы с посадочными местами на плате.
• Инструмент для редактирования шаблонов посадочных мест, что повышает точность и скорость сборки плат.
• Просмотр Gerber-файлов через встроенный модуль gerbview для полной проверки производства.
• Функции для работы с дифференциальными парами и интерактивной настройки длины дорожек.
• Удобный журнал с отчетами, упрощающий контроль и документацию по проекту.

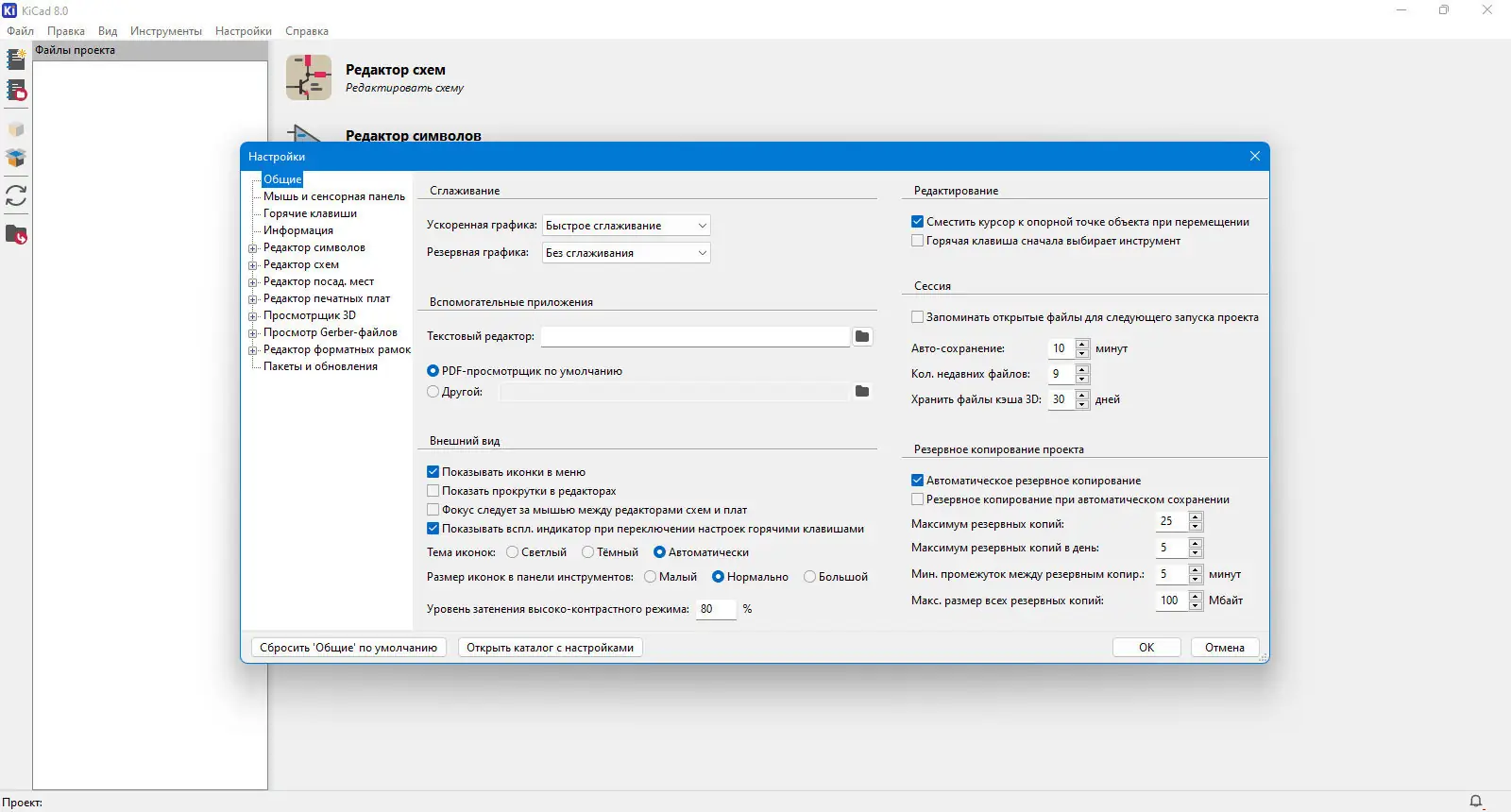

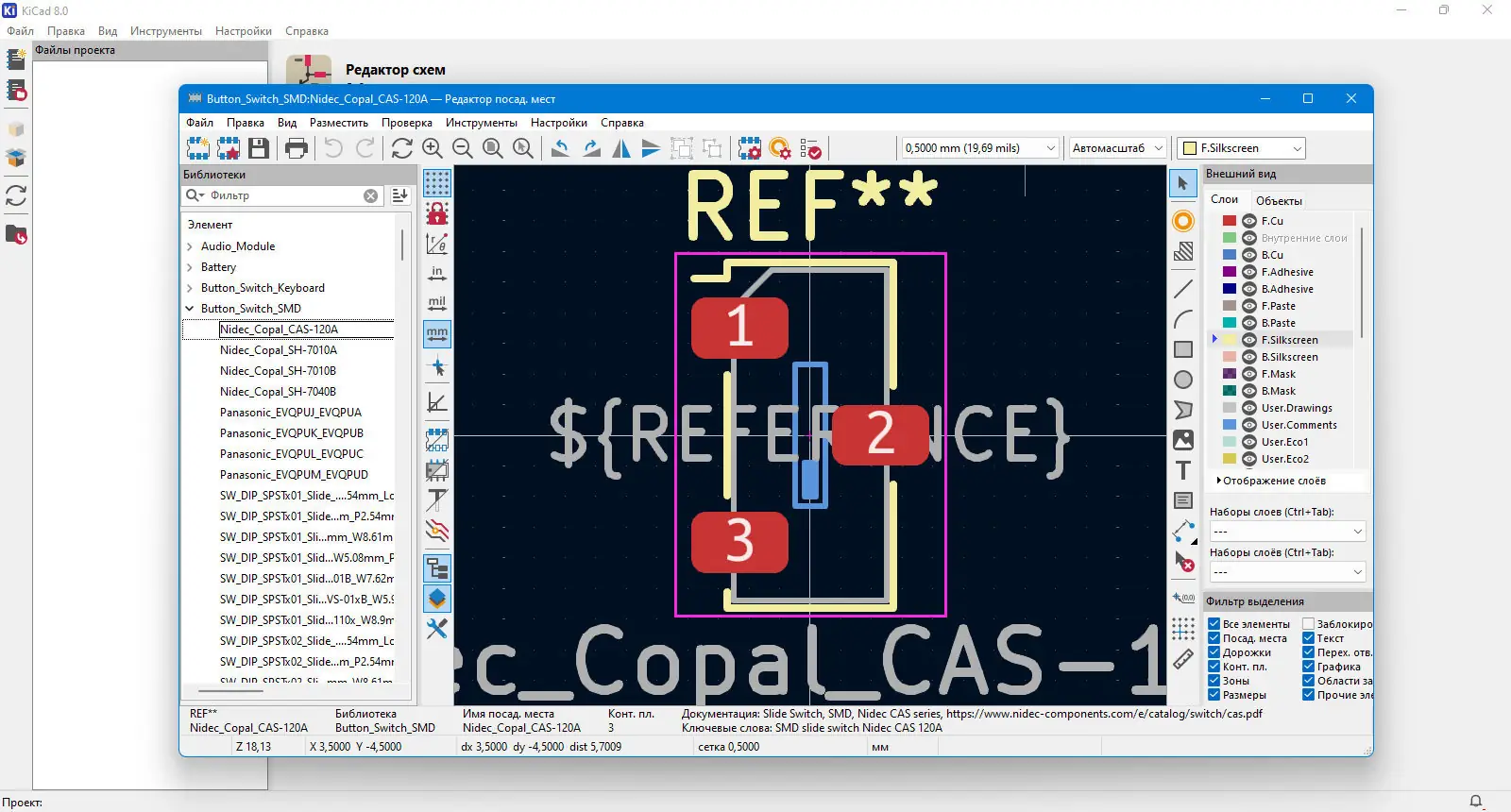

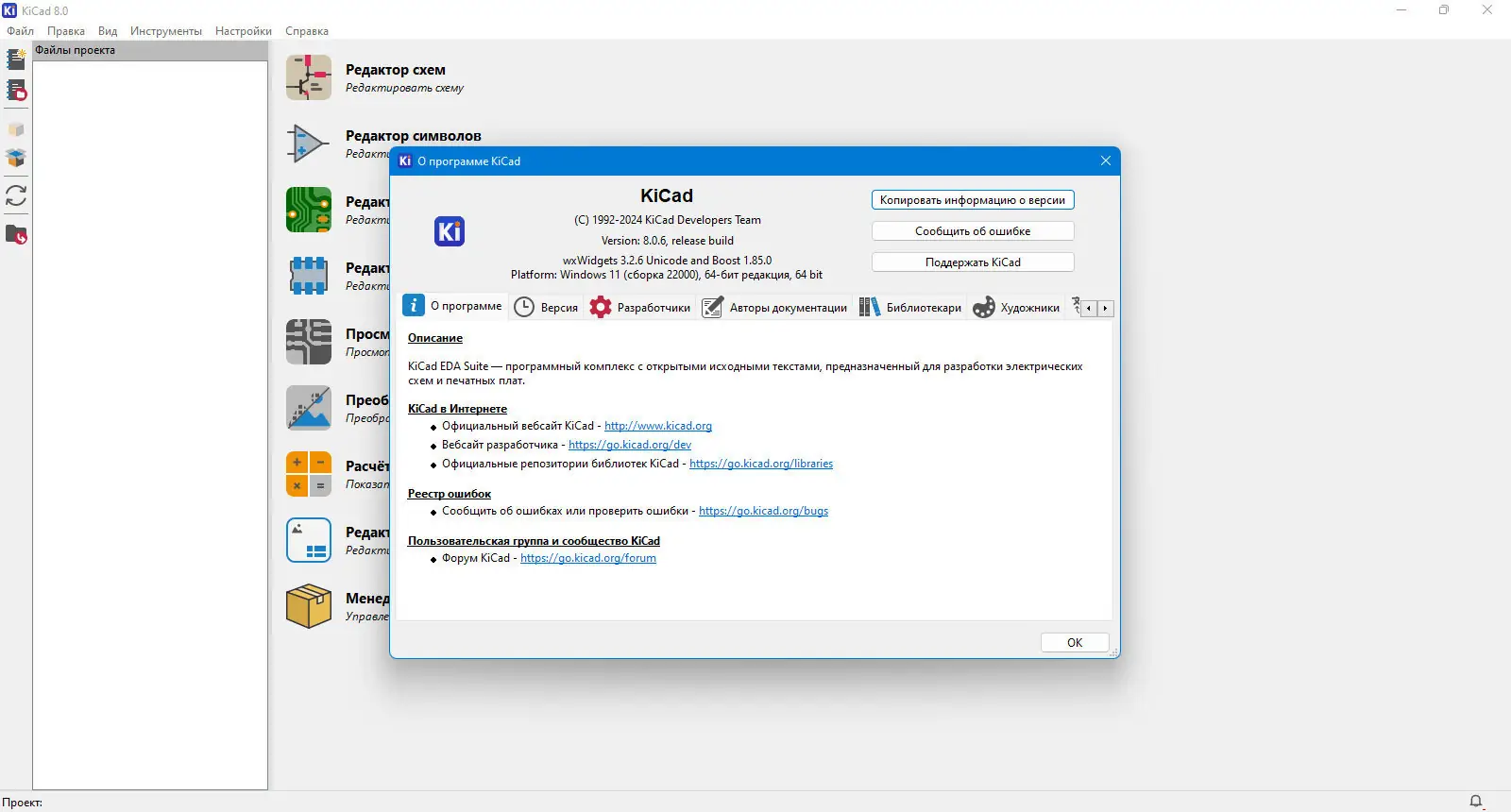

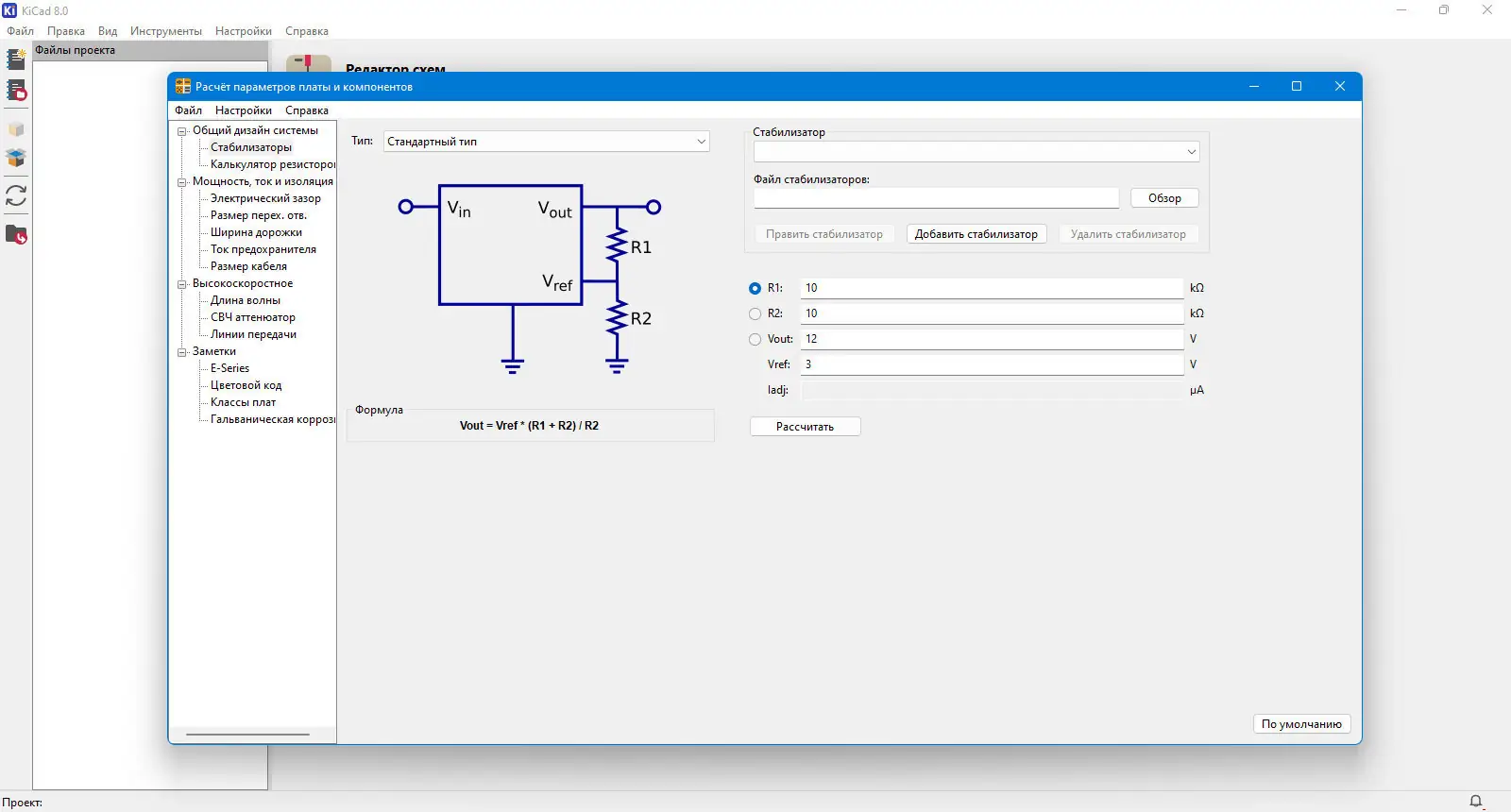

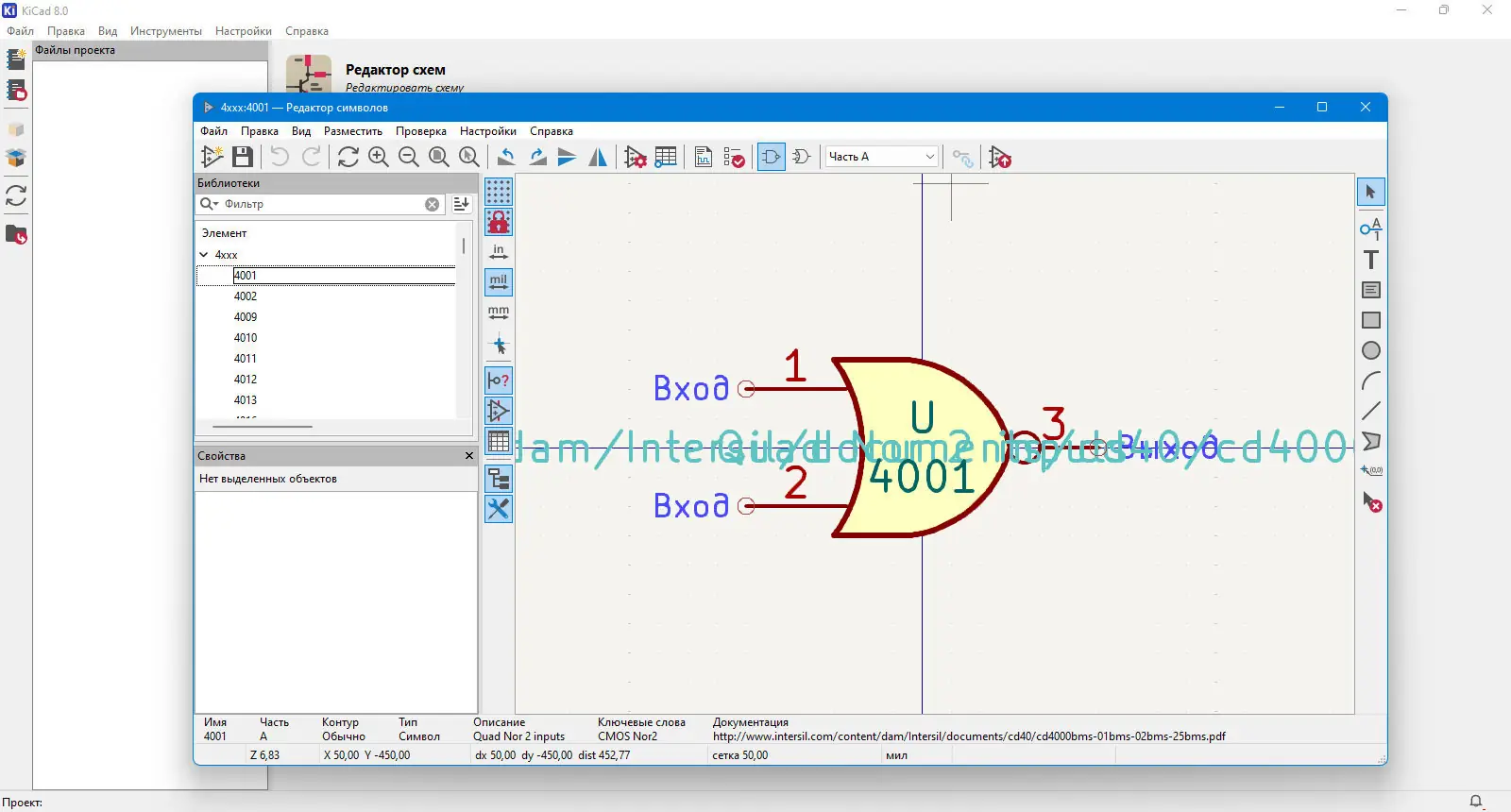

Скриншоты

Как установить

Процесс установки KiCad полностью свободный и прост в исполнении. Для скачивания рекомендуется использовать официальные источники или проверенные торрент-клиенты.

1. Скачать инсталляционный файл программы с официальных источников или через торрент.
2. Запустить установочный файл и следовать предложенным инструкциям мастера установки.
3. Выбрать нужную архитектуру системы (x32 или x64 Bit) и указать папку для установки.
4. Завершить процесс установки и запустить программу для первичной настройки.

Важно учитывать, что для корректной работы с последними версиями рекомендуется обновлять драйверы видеокарты и операционную систему до актуальных версий.

Достоинства и недостатки

Профессиональное и бесплатное программное обеспечение предоставляет ряд преимуществ, однако, как и у любой системы, у него есть свои ограничения.

Достоинства:

• Полностью бесплатное распространение и установка.
• Поддержка многослойных плат с до 32 слоев меди, что позволяет создавать топовые разработки.
• Современные функции автоматизации маршрутизации и настройки дорожек.
• Интуитивно понятный пользовательский интерфейс и интегрированные инструменты визуализации.

Недостатки:

• Требует определенного времени для освоения всех функций программы.
• Некоторые продвинутые возможности требуют глубокого знания схемотехники.
• Иногда возможны проблемы совместимости на устаревших версиях Windows 7.
• Небольшая кривой обучения для начинающих пользователей.

Системные требования

Для корректной работы рекомендуется следующее оборудование и программное обеспечение:
