KiCad 8.0.3 [Multi/Ru]

Бесплатная программа для разработки электронных схем и печатных плат с возможностью интерактивного просмотра и проверки проектных решений.

Описание программы

Это мощный и универсальный инструмент, предназначенный для создания сложных электронных схем и макетов печатных плат до 32 слоев. Благодаря встроенным компонентам, базам данных и библиотекам, пользователи могут не только проектировать, но и визуализировать свои разработки, проверяя соответствие правил ERC и целостность сигналов. Ведущие функции включают редактор схем, менеджер проектов, редактор посадочных мест и 3D-просмотрщик, основанный на технологии OpenGL. Программа идеально подходит как для профессиональных инженеров, так и для обучающихся, предоставляя возможность работы с шаблонами, библиотеками и инструментами настройки дорожек, включая маршрутизатор push-to-shove и взаимодействие с дифференциальными парами. Пользователи смогут видеть свои макеты в 2D и 3D, а также делать качественный рендер изображений, что значительно повышает комфорт и точность в работе.

Инструмент интегрирован с фотошаблонами Gerber и компонентом для выбора посадочных мест, что обеспечивает полный цикл разработки – от схемы до готовой платы. Помимо этого, программа содержит функционал для редактирования шаблонов, тестирования и проверки проектных решений, а также поддержки различных версий Windows 7/8/8.1/10/11, как на 32, так и на 64 битных системах. Используя данный софт, пользователи смогут обеспечить профессиональный уровень своих разработок, широко используя библиотеки и шаблоны.

Обратите внимание, что программа распространяется бесплатно и доступна для скачивания через торрент или официальное обновление. Ее можно скачать на русском языке и установить на различные версии операционных систем Windows, начиная с Windows 7 и выше.

Возможности

• Встроенный 3D-просмотрщик печатных плат для визуализации готовых решений.
• Менеджер проектов для организации и хранения схем и макетов.
• Редактор схем – eeschema с возможностью создания и редактирования электронных схем.
• Редактор символических обозначений и компонентов для удобной работы с элементами схем.
• Редактор печатных плат pcbnew с поддержкой многослойных плат и автоматической маршрутизации.
• Инструмент для редактирования шаблонов посадочных мест и размещения компонентов.
• Функционал просмотра Gerber-файлов и фотошаблонов для проверки готовых плат.
• Интегрированный компонент для выбора посадочных мест по принципиальной схеме.
• Текстовый редактор для отображения журналов и отчетов по проекту.

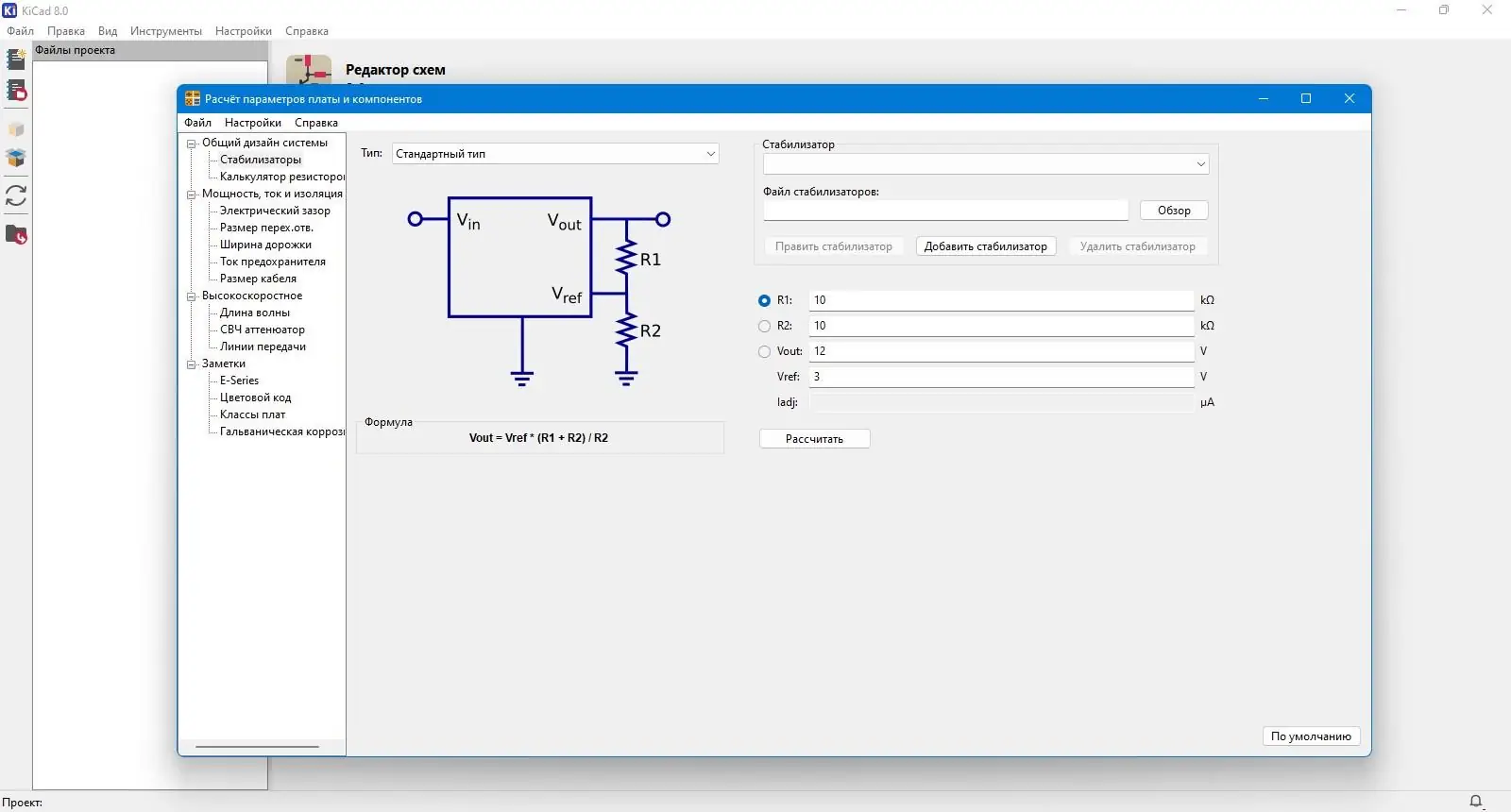

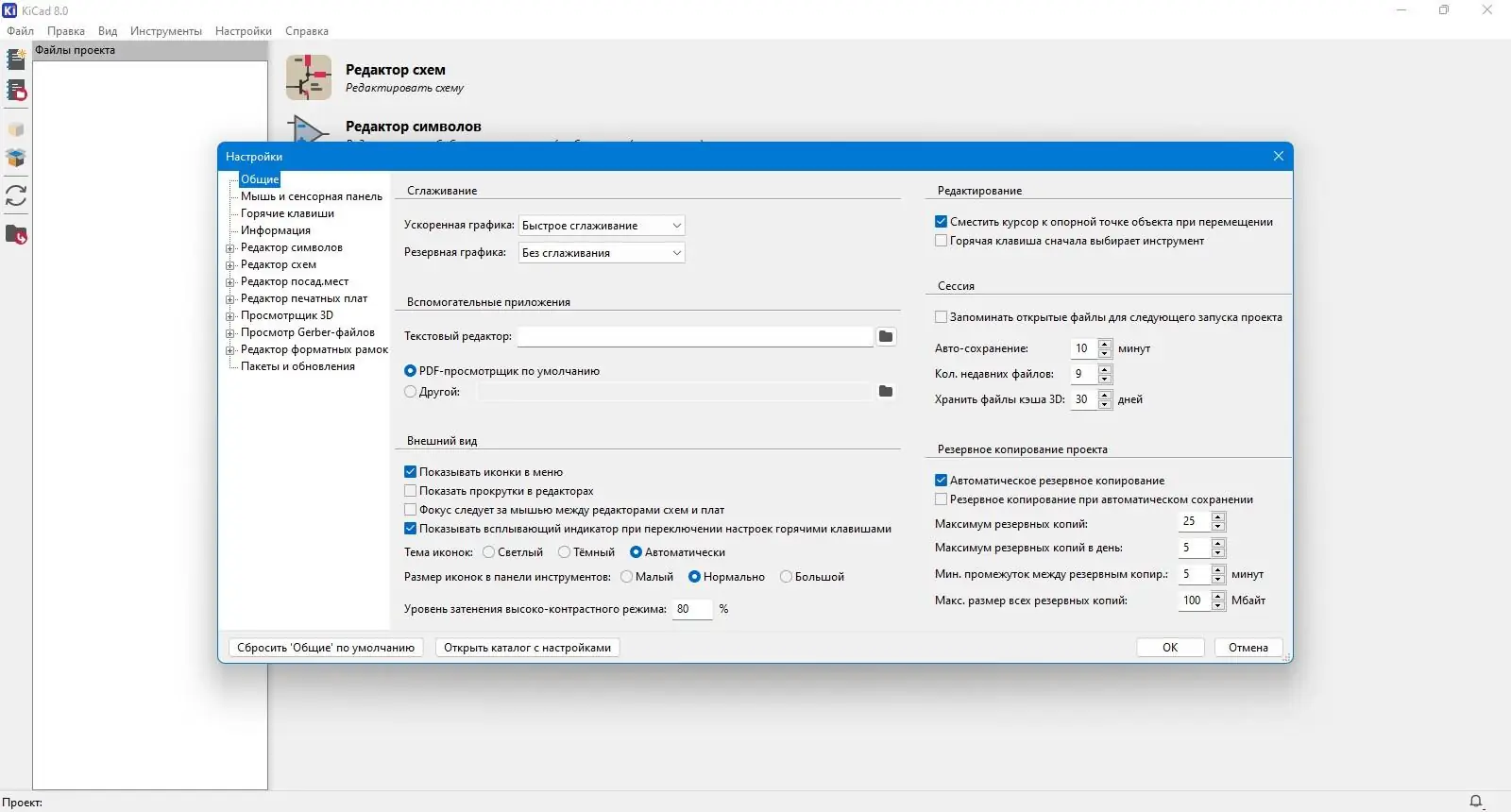

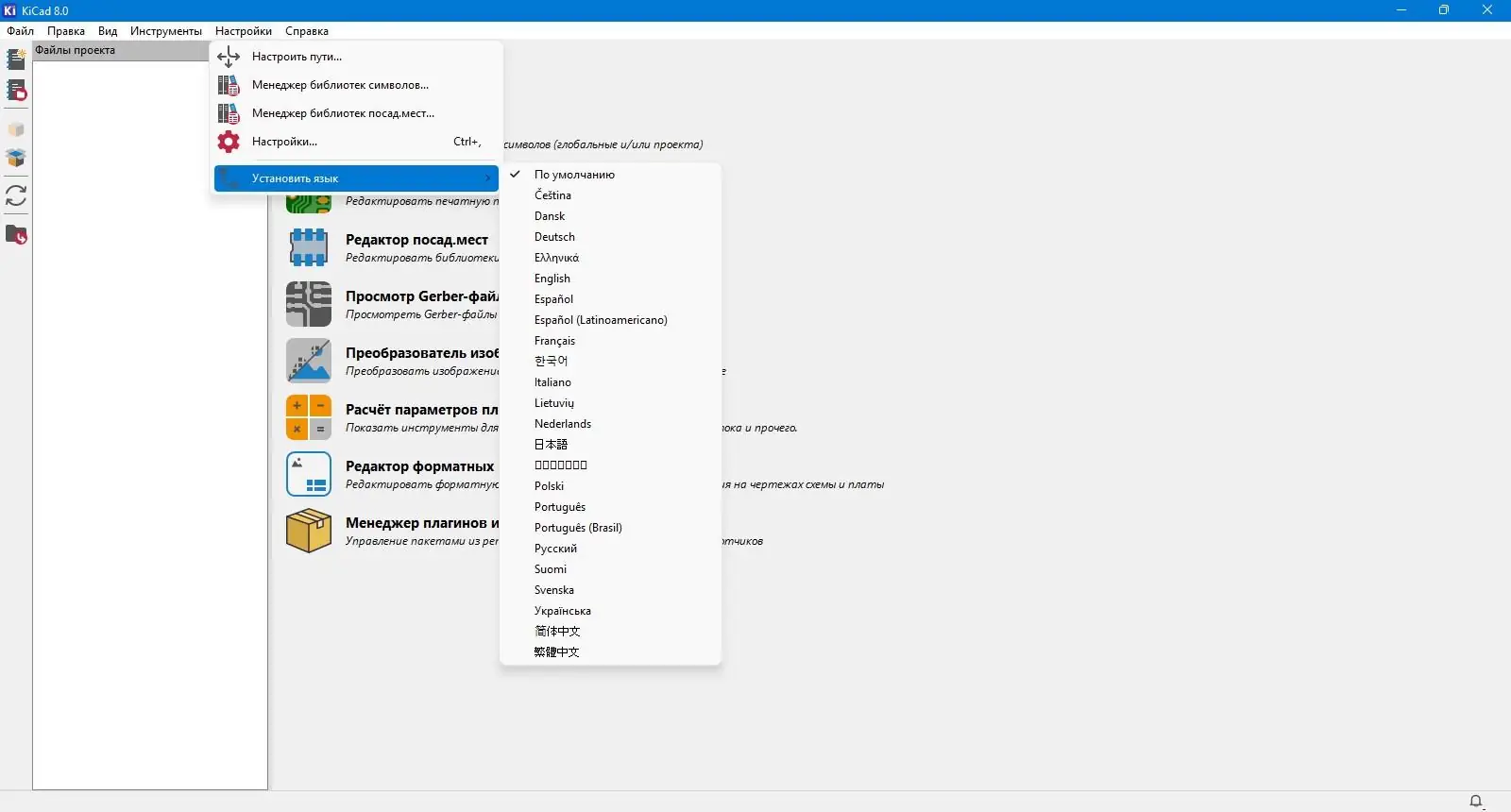

Скриншоты

Как установить

Для начала убедитесь, что ваша система соответствует минимальным требованиям и есть возможность скачать программу бесплатно. Это обеспечит комфортную работу с проектами и позволит использовать все функции на русском языке.

1. Загрузите файл установки с официального сайта или через торрент. Обратите внимание, что для версии Windows 7, 8/8.1, 10 и 11 доступны разные сборки, поддерживающие x32 и x64 бит.
2. Запустите установочный файл и следуйте инструкциям мастер-процесса. В ходе установки рекомендуется выбрать папку, где будет размещена программа.
3. Обратите внимание на возможные требования к правам администратора для корректной установки и работы программного обеспечения.
4. После завершения установки запустите программу и начните работу с проектами и схемами.

Важно: перед установкой рекомендуется отключить антивирусные программы, чтобы избежать возможных конфликтов с файлами установки или библиотеками.

Достоинства и недостатки

Данная программа представляет собой современный и многофункциональный редактор для электроники, активно используемый как среди специалистов, так и студентов. Благодаря множеству встроенных инструментов, использование библиотеки компонентов и возможность расширения функций делает ее незаменимой для профессиональной разработки.

Достоинства:

• Бесплатный и легкий в освоении интерфейс.
• Поддержка многослойных плат до 32 слоев с возможностями автоматической маршрутизации.
• Интерактивный 3D-просмотрщик для полной визуализации конструкции.
• Активное сообщество и наличие обновлений, улучшений в новых версиях.

Недостатки:

• Требует наличия определенного опыта в проектировании электроники для полного раскрытия возможностей.
• Может быть сложно на первых порах разобраться в настройке и работе с интегрированными библиотеками.
• Некоторые функции требуют достаточного времени для освоения и тестирования.
• Работа с очень сложными схемами может потребовать дополнительных инструментов или сторонних модулей.

Системные требования

Обратите внимание, что для стабильной работы необходимо соответствие минимальным требованиям системы.
