KiCad 6.0.4 [Multi/Ru]

Бесплатная программа для разработки электронных схем и печатных плат с расширенными возможностями визуализации и проверки.

Описание программы

Это мощный и уникальный в своем роде комплекс программных инструментов, предназначенных для автоматизации проектирования электроники. Kicad позволяет открывать, создавать и редактировать сложные схемы, работать с базами компонентов и библиотеками, а также готовить дизайн печатных плат различной сложности, включая многослойные решения до 32 слоев меди. Встроенные модули обеспечивают проверку правил ERC и целостности сигналов, а также визуализацию в 3D с помощью встроенного OpenGL-просмотрщика. Новая функция маршрутизатора push-to-shove и инструмент настройки длины дорожек позволяют повысить точность и качество финального макета. Программа поддерживается под операционными системами Windows 7, 8/8.1, 10 и 11 как в 32-, так и в 64-битных версиях, что делает её доступной для широкого круга пользователей.

Возможности

• Встроенный 3D-просмотрщик печатных плат.
• Менеджер проектов для организации разработки.
• Редактор схем – eeschema.
• Редактор символов и компонентов.
• Редактор печатных плат — pcbnew.
• Инструменты для редактирования шаблонов посадочных мест.
• Просмотр Gerber-файлов для проверки готовых слоёв.
• Интегрированный выбор посадочного места через cvpcb.

Как установить

Процесс установки программы достаточно прост и не требует особых знаний. Для начала необходимо скачать архив с официального сайта или доверенного источника, подходящий под вашу архитектуру Windows — x86 (x32 Bit) или x64 Bit. Затем запустите установочный файл и следуйте инструкциям мастера. Важно убедиться, что системы соответствуют минимальным требованиям. После установки можно приступить к созданию схем и плат, используя богатый набор встроенных библиотек и инструментов.

1. Скачать установочный файл, подходящий для вашей системы, с официального сайта или других надежных источников.
2. Запустить установщик и выбрать нужную папку для установки.
3. Следовать подсказкам мастера установки, подтвердить необходимые компоненты.
4. По завершении установить обновления и дополнительные библиотеки, если потребуется.

Обратите внимание, что программа совместима с Windows 7 и выше, а также требует наличия подходящих драйверов и обновлений системы для полноценной работы.

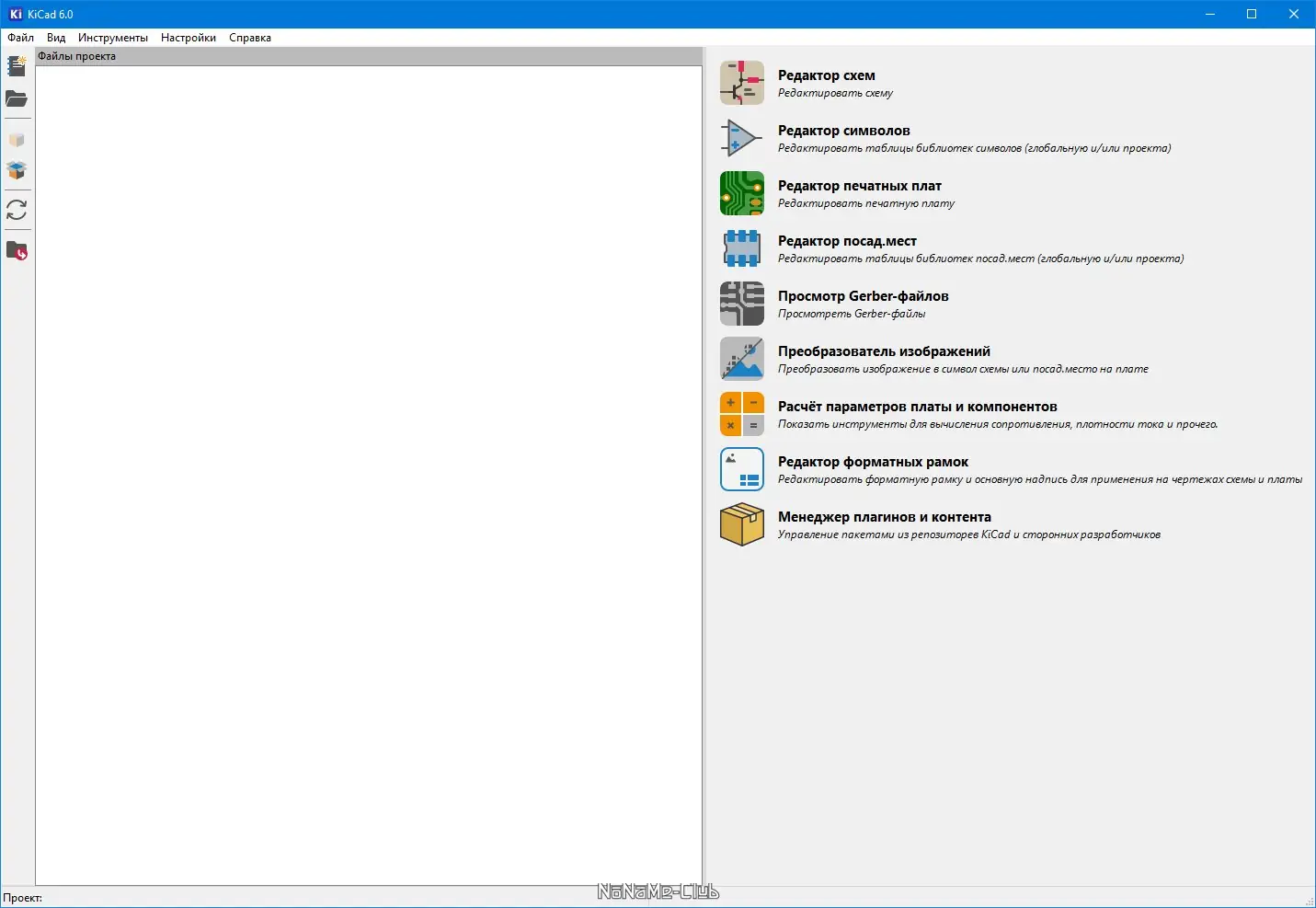

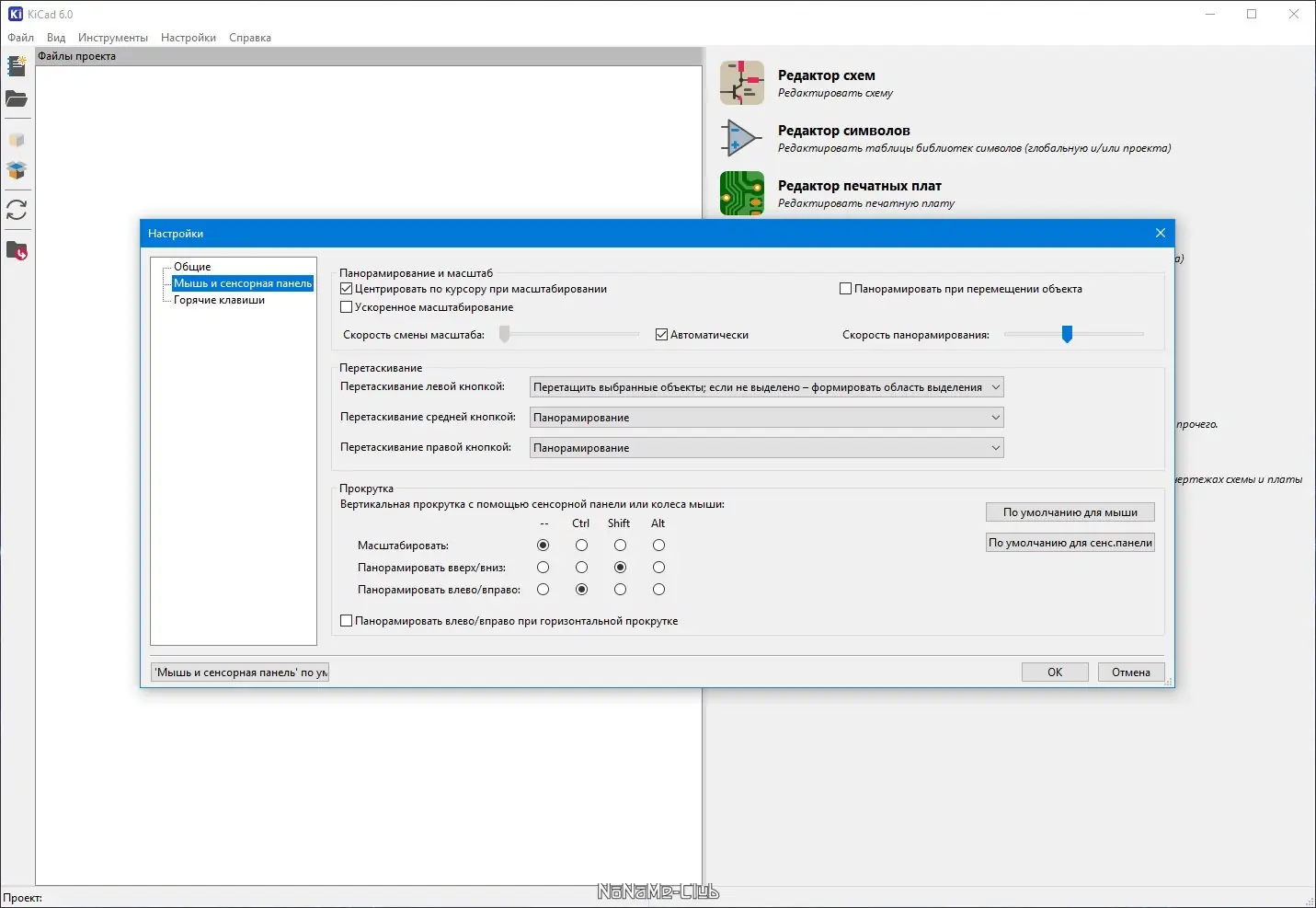

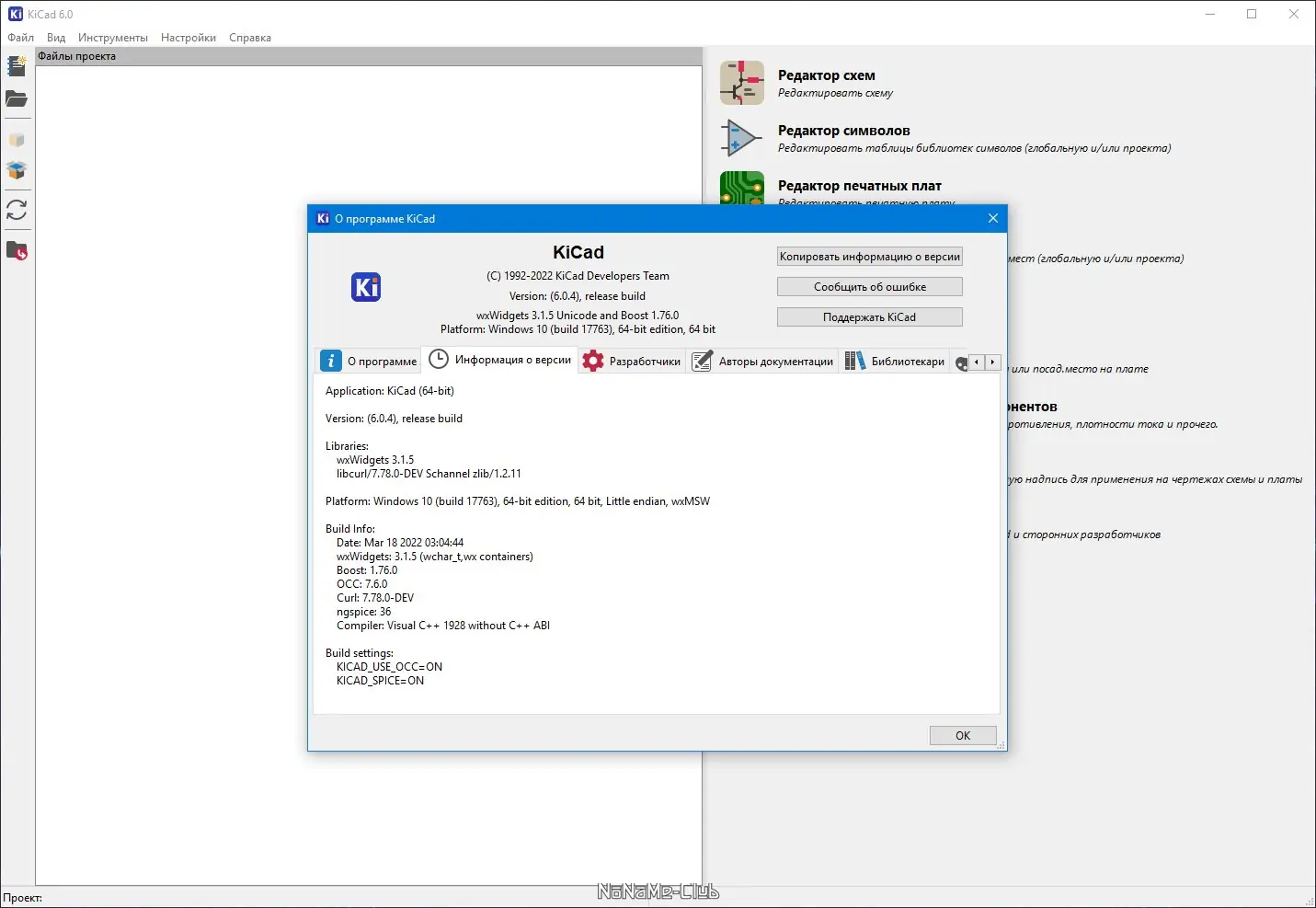

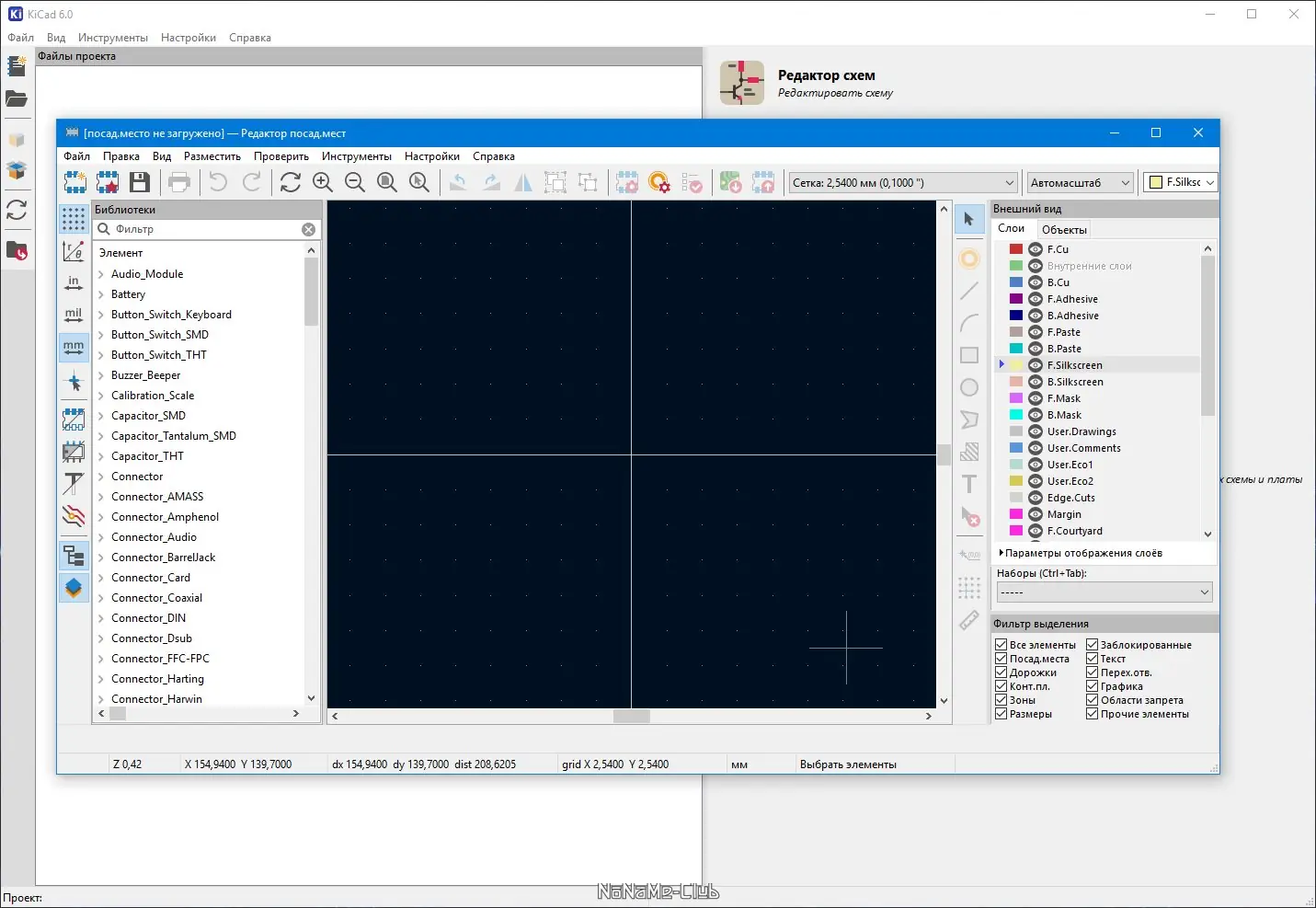

Скриншоты

Достоинства и недостатки

Программный продукт обладает множеством преимуществ для инженеров и проектных команд, позволяя выполнять полный цикл разработки электроники. Особенно ценятся его возможности визуализации и автоматизации проектных процессов. Однако, стоит учитывать определённые ограничения и нюансы, связанные с системными требованиями и особенностями работы с библиотеками.

Достоинства:

• Бесплатный доступ и богатый функционал.
• Поддержка работы в 32 и 64-битных системах Windows.
• Удобный интерфейс с возможностью интерактивной настройки.
• Расширенные возможности визуализации и проверки проектных решений.

Недостатки:

• Необходимость освоения определённых нюансов при работе с библиотеками.
• Некоторая сложность в первоначальной настройке для новичков.
• Требовательность к системным ресурсам при работе с крупными проектами.
• Ограниченная поддержка некоторых устаревшихи OS, таких как Windows 7 без обновлений.

Системные требования

Для корректной работы программы рекомендуется использовать современную операционную систему Windows 7 или выше, версии 8/8.1, 10, 11. Обязательно наличие не менее 4 ГБ оперативной памяти и свободного дискового пространства не менее 2 ГБ для хранения библиотек и проектов. Осуществлять работу важно на видеокартах, поддерживающих OpenGL для оптимальной визуализации. Низкий уровень ресурсов может привести к снижению производительности и возможным сбоям в работе визуализации.
